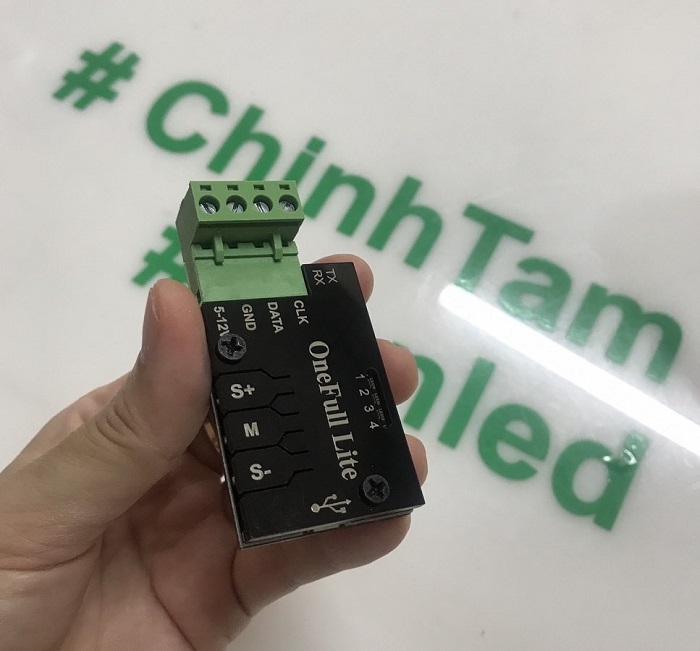

Mạch Onefull Lite vớicode hiệu ứng chạy cho ngôi sao 205 led full IC được nạp sẵn, mạch nhỏ gọn dễ sử dụng.

Phác thảo của ngôi sao 5 cánh: cao khoảng 1m2. Khi lấy mạch full sẽ cho kèm theo sơ đồ cắm bóng, các bạn nhớ cắm bóng đúng thứ tự vẽ của 205 con led F8 full màu IC trên sơ đồ nhé - điểm led số 1 sẽ tương ứng với vị trí chấm tròn, điếm led 205 sẽ tương ứng với vị trí chấm hình vuông trên sơ đồ cắm led. Và đừng quên xác định đúng chiều input, output của dây Data trên dây led nhé. Lưu ý: - mạch full khi chạy tính đúng theo điểm pixel led nhé nên khách dùng phải căn đúng cái sơ đồ cắm dây tổng 205 điểm led full - sơ đồ cắm dây mình sẽ cung cấp, khách chú ý chọn đúng chủng loại led full IC tương thích với phần code khi yêu cầu mình xuất file nạp mạch nhen.

 Lưu ý: Chương trình nạp sẵn trong mạch mặc định là tương thích dùng với led full 3 dây, có thể sử dụng ngay với các led IC 8206,8806, 1903 nhé.

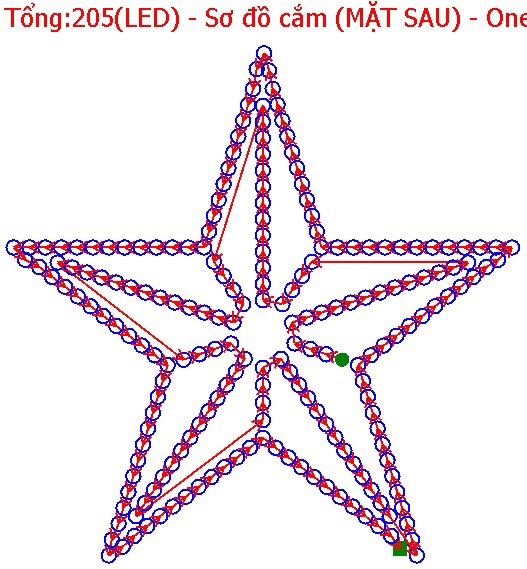

Sơ đồ cắm bóng (cung cấp kèm mạch)

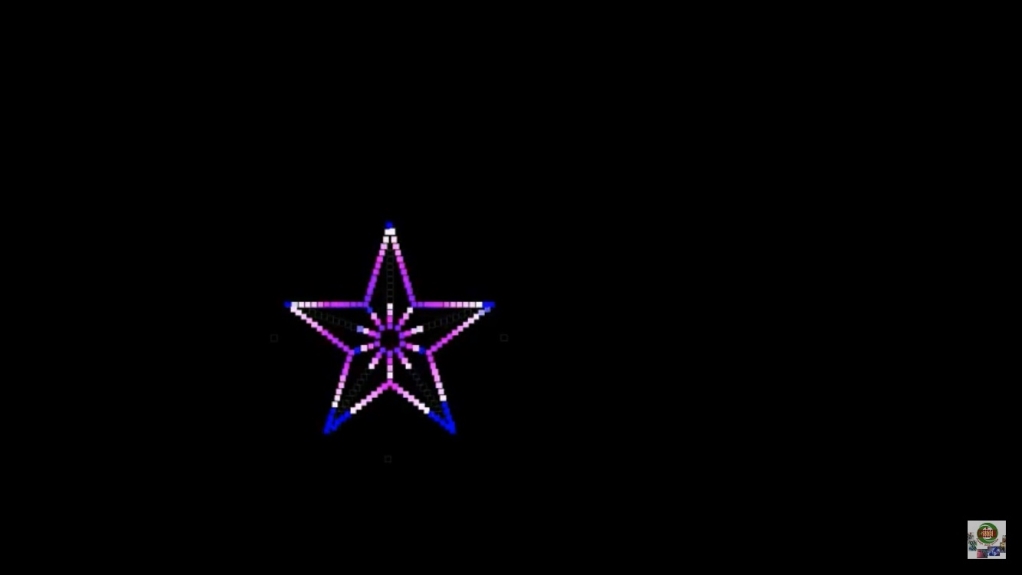

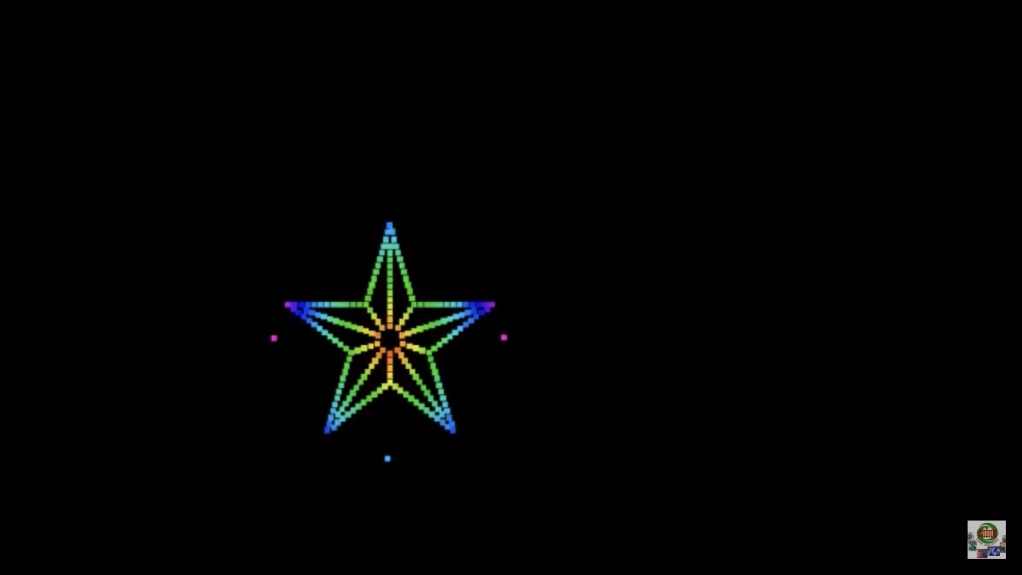

Video hiệu ứng mô phỏng xem tham khảo tại link youtube:

https://youtu.be/yNNWeosm-9o

https://youtu.be/E9jLMhGS9Mc

https://youtu.be/dXnVh5BrIVo
