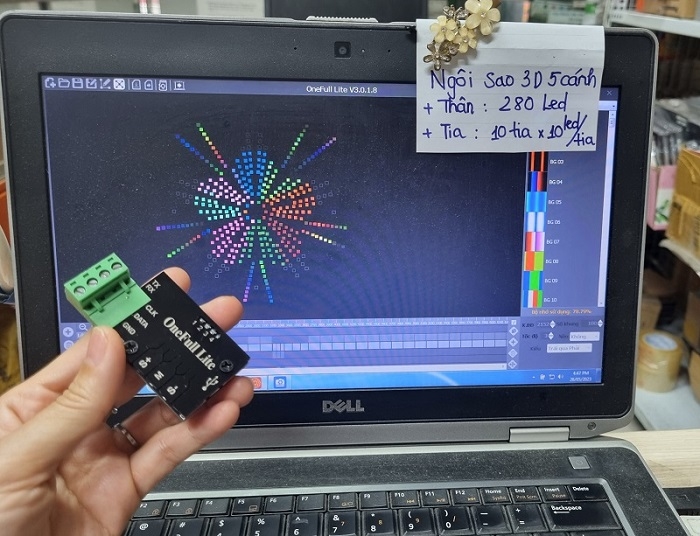

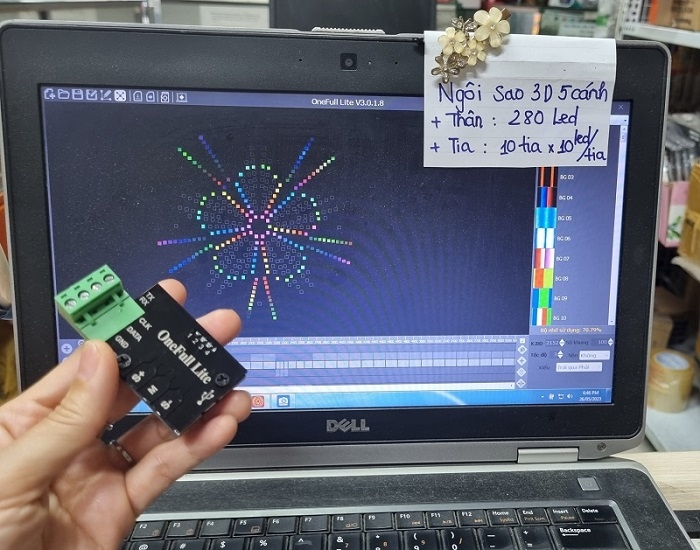

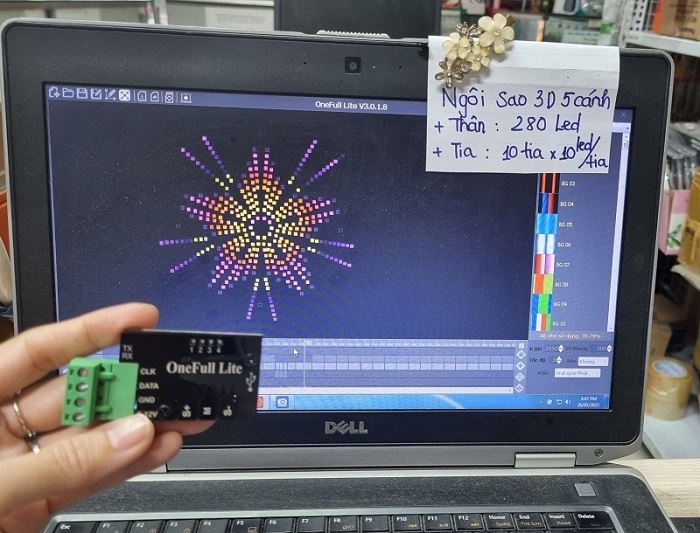

Mạch Onefull Lite vớicode hiệu ứng chạy cho ngôi sao 3D 280 led full IC (có 10 tia) được nạp sẵn, mạch nhỏ gọn dễ sử dụng.

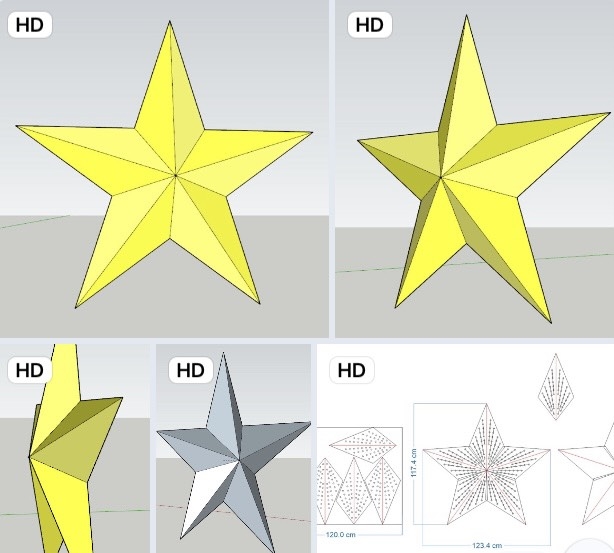

● Phác thảo của thân ngôi sao 5 cánh: kích thước khoảng1200mm, dày 150mm (nếu F8 fullcolor phân bổ cắm bóng tâm led -tâm led khoảng 3.8 cm theo bản vẽ, còn tuỳ theo khách về làm thực tế muốn tự điều chỉnh xê xích cắm bóng giãn ra co lại thì có thể tăng giảm kích thước ngôi sao1 chút nhé).

● Phần tia: gồm 10 tia, mỗi tia có 10 led fullcolor.

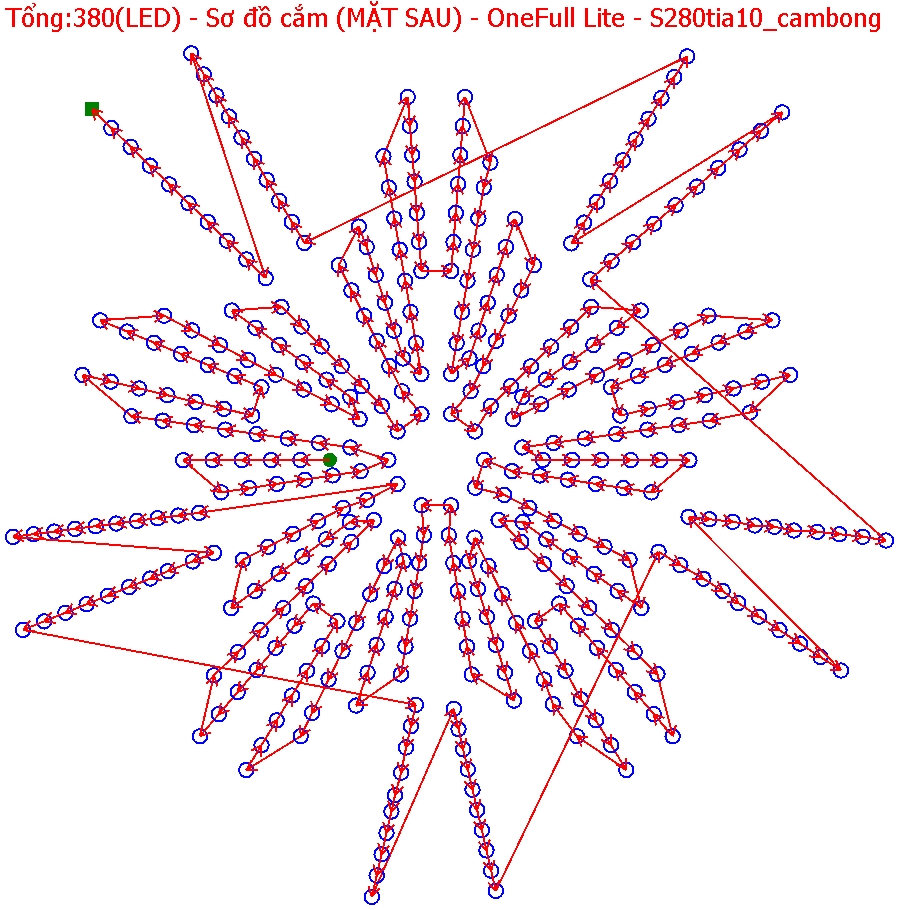

● Sơ đồ cắm bóng sẽ đi từ led 01 đến led 280 (tương ứng phần thân ngôi sao), sau đó đi tiếp phần tia từ led 281 đến led 380. Cho nên có thể thi công mỗi phần thân sao 280 bóng, không cần làm tia cũng được (hiệu ứng trong video sẽ không có phần tia thôi nếu cắm bóng mỗi phần thân sao).

● Đây là bản update hiệu ứng của ngôi sao 3D 5 cánh 280 led fullcolor trước đó (mà mình chưa có code và vẽ phần tia), nay bổ sung và hiệu chỉnh lại hiệu ứng cũng như vẽ thêm tia.

● Khi lấy mạch full sẽ cho kèm theo sơ đồ cắm bóng, các bạn nhớ cắm bóng đúng thứ tự vẽ của 280 con led F8 full màu IC trên sơ đồ nhé - điểm led số 1 sẽ tương ứng với vị trí chấm tròn, điếm led 280 sẽ tương ứng với vị trí chấm hình vuông trên sơ đồ cắm led. Và đừng quên xác định đúng chiều input, output của dây Data trên dây led nhé.

● File corel cấp cho các bạn chỉ bao gồm vẽ phần thân sao 280 bóng. (Phần tia không vẽ trong bản vẽ vì đơn giản chỉ là 10 nét thẳng).

● Lưu ý:

- mạch full khi chạy tính đúng theo điểm pixel led nhé nên khách dùng phải căn đúng cái sơ đồ cắm dây tổng 280 điểm led full cho phần thân sao va 100 điểm led full cho phần tia

- sơ đồ cắm dây mình sẽ cung cấp, khách chú ý chọn đúng chủng loại led full IC tương thích với phần code khi yêu cầu mình xuất file nạp mạch nhen.

* Video hiệu ứng mô phỏng và feedback của khách thi công phản hồi về, xem tham khảo tại link youtube:

https://youtu.be/I37ltaFmZM8

https://youtu.be/pCBMNO0hAFI

https://youtu.be/puCF_IXYtVg
