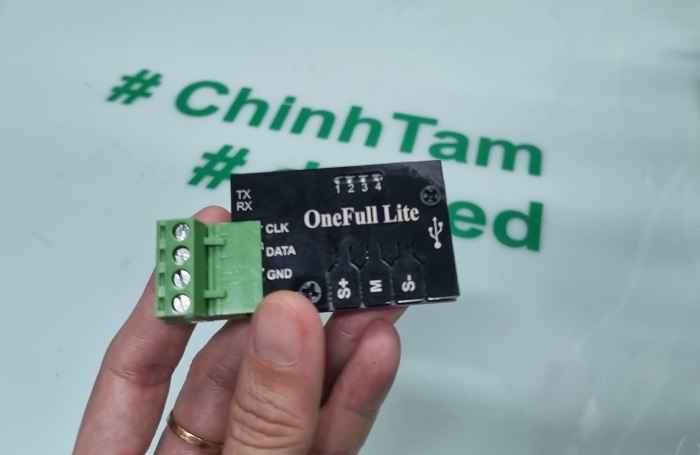

Mạch Onefull Lite với code hiệu ứng chạy cho cây pháo hoa (không âm thanh) 26 tia 550 led fullcolor được nạp sẵn, mạch nhỏ gọn dễ sử dụng.

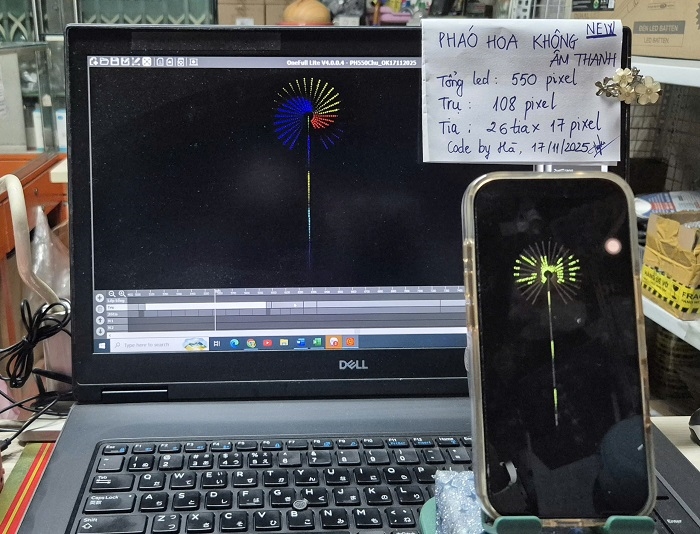

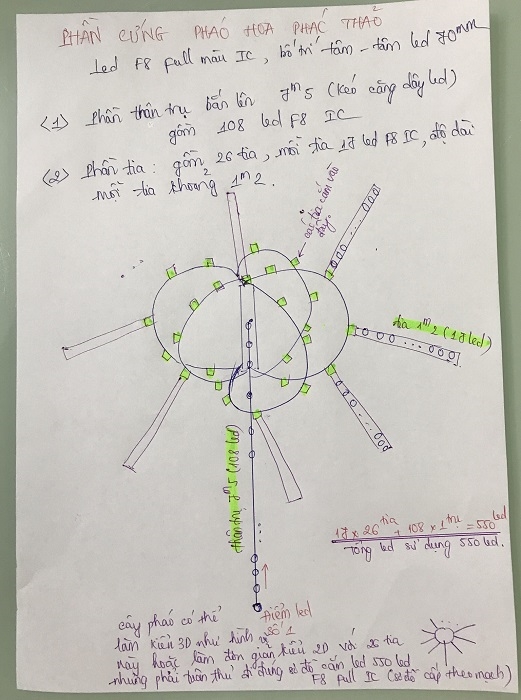

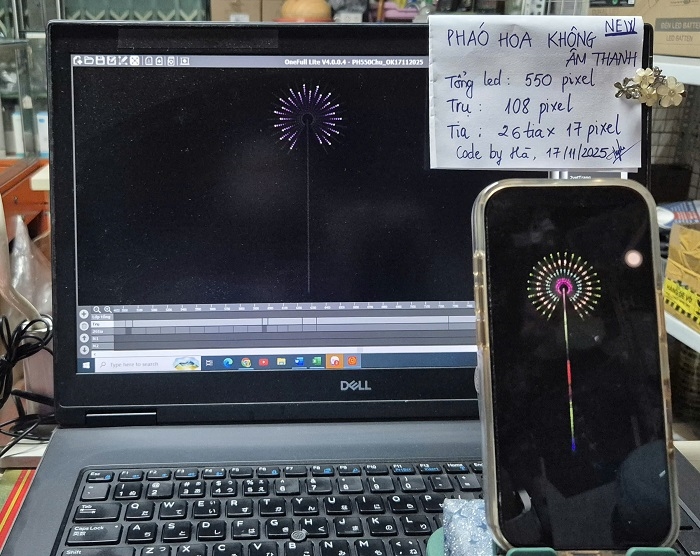

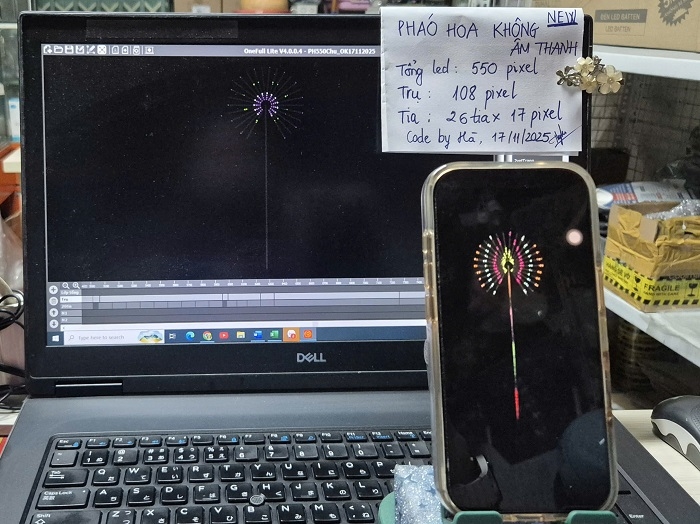

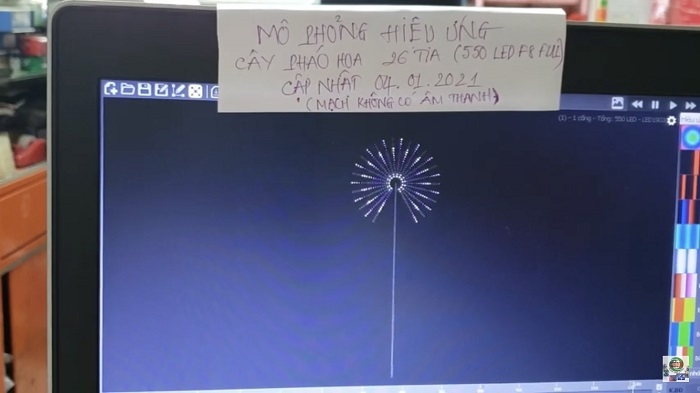

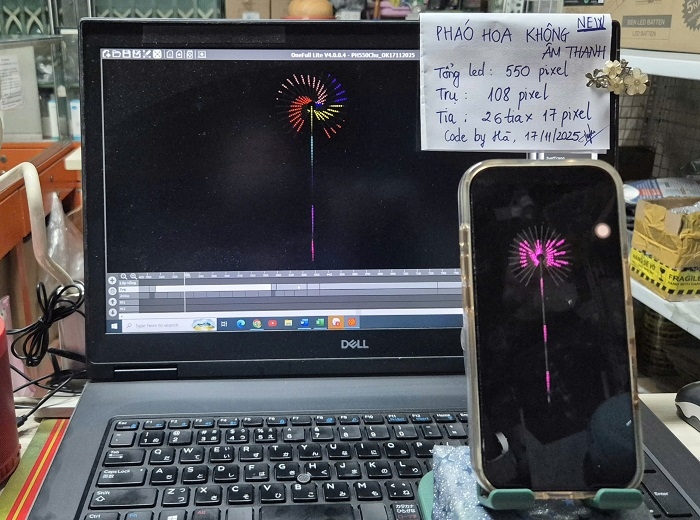

Video quay mô phỏng hiệu ứng chạy cây pháo hoa 26 tia 550 led fullcolor trên mạch Onefull lite (quay trên màn hình xem rõ hơn trên file video mô phỏng xuất từ phần mềm). Phác thảo của cây pháo hoa 26 tia 550 led fullcolor: phần thân trụ cao khoảng 7m5 gồm 108 led, phần tia gồm 26 tia, mỗi tia 17 led dài khoảng 1m2. Có thể dựng pháo hoa dạng phẳng 2D hoặc dạng tròn 360 độ kiểu 3D. Khi lấy mạch full sẽ cho kèm theo sơ đồ cắm bóng, các bạn nhớ cắm bóng đúng thứ tự vẽ của 550 con led F8 full màu IC trên sơ đồ nhé - điểm led số 1 sẽ tương ứng với vị trí chấm tròn, điếm led 550 sẽ tương ứng với vị trí chấm hình vuông trên sơ đồ cắm led. Và đừng quên xác định đúng chiều input, output của dây Data trên dây led nhé. Lưu ý: - mạch full khi chạy tính đúng theo điểm pixel led nhé nên khách dùng phải căn đúng cái sơ đồ cắm dây tổng 550 điểm led full - sơ đồ cắm dây mình sẽ cung cấp, khách chú ý chọn đúng chủng loại led full IC tương thích với phần code khi yêu cầu mình xuất file nạp mạch hén.
*Mạch không có tích hợp đồng bộ âm thanh - các bạn muốn có âm thanh thì chịu khó đầu tư thêm phần âm thanh ngoài nhé.
* Lưu ý: Chương trình nạp sẵn trong mạch mặc định là tương thích dùng với led full 3 dây, có thể sử dụng ngay với các led IC 8206,9883, 1903 nhé.

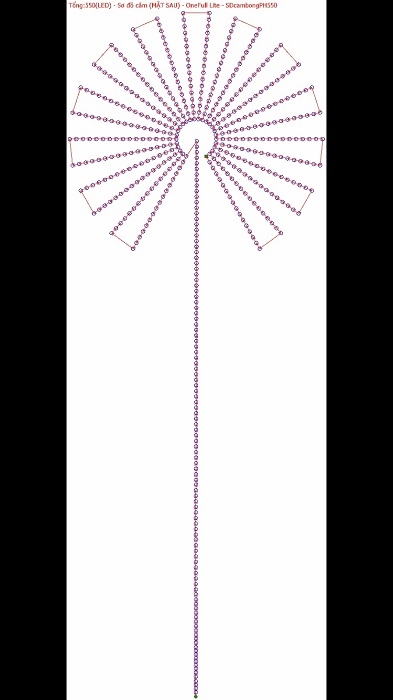

* Sơ đồ cắm bóng (cung cấp kèm mạch)
* Link xem video tham khảo hiệu ứng mô phỏng và video feedback trên youtube ChinhTam Shop:
https://youtu.be/CQNtZSEMcbQ
https://youtu.be/ZuyZ7fmkp_U
https://youtu.be/_MtRdCxwOME
