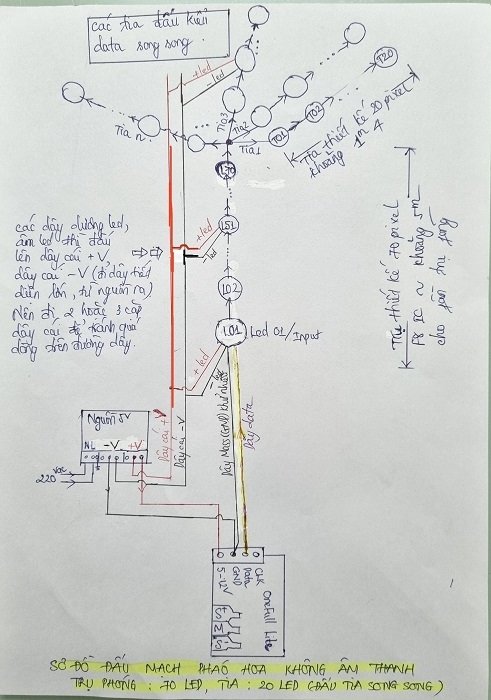

* Mạch sử dụng chung sơ đồ đi led như sau: Đầu vào là điểm đầu của đuôi phóng, các bóng được đấu nối tiếp đến tia, phần trụ gồm 70 bóng led fullcolor. Các tia đấu song song chung đầu vào Data, mỗi tia 20 bóng led fullcolor.

* Trụ phóng: 70 led (dài khoảng 5m), tia 20 led (dài khoảng 1m4) nếu dùng led F8 fullcolor led - led 7cm.

* số con led trên trụ là 70 và trên mỗi tia là 20 không tuỳ chỉnh được. Muốn thay đổi sl led trụ, led tia phải sd code khác.

*Mạch không có tích hợp đồng bộ âm thanh - các bạn muốn có âm thanh thì chịu khó đầu tư thêm phần âm thanh ngoài nhé.

● Và đừng quên xác định đúng chiều input, output của dây Data trên dây led khi thi công  nhé.

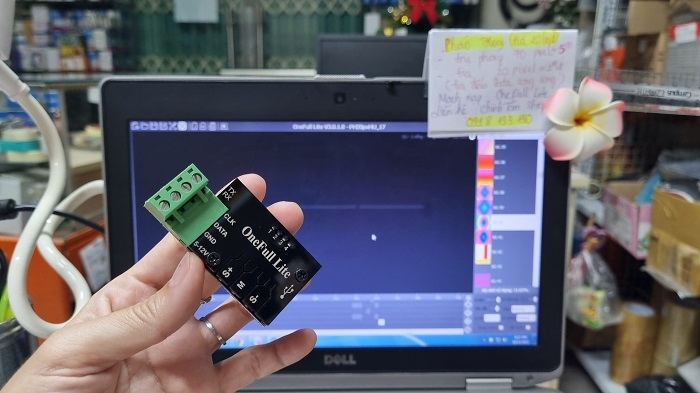

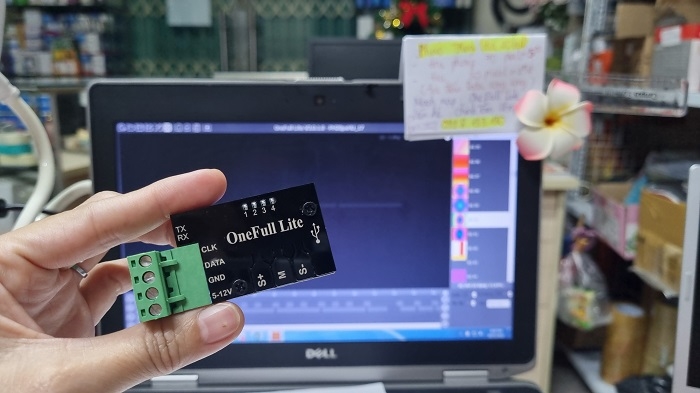

● Phím chức năng: phím S+/ S- dùng để tăng giảm tốc độ hiệu ứng. Phím M chỉnh mode chạy bình thường/ test led. Trh muốn tăng giảm độ sáng led thì bấm M chỉnh về led sáng 1 màu vd như màu đỏ, thì bấm S+ /S- để tăng giảm độ sáng led sau đó chỉnh M để về lại chế độ chạy hiệu ứng bình thường.

*Link xem tham khảo video hiệu ứng mô phỏng trên youtube ChinhTam Shop:

https://youtu.be/-4Z0pM4DR40
