- Hai hàng phía trên mỗi hàng 20 bóng, hai hàng phía dưới mỗi hàng 16 bóng, tổng cộng 72 bóng nếu dùng F8 IC8206 nhé.

Riêng các dòng led khác như IC1903, 2811... thì chèn 1 bóng '0' trước vị trí led số 1 dùm mình nhé (hoặc gắn ngay sau mạch và "giấu" điểm led này không cắm, tổng sẽ dùng 73 bóng nếu dùng các dòng IC này để tránh lệch điểm hiệu ứng). Cái điểm led thừa này chính là cái con led nằm ở vị trí giữa 2 hàng led phía trên trong video mô phỏng - mình viết chèn để xử lý trh IC8206 nuốt bít "ảo" khi ăn chương trình code.

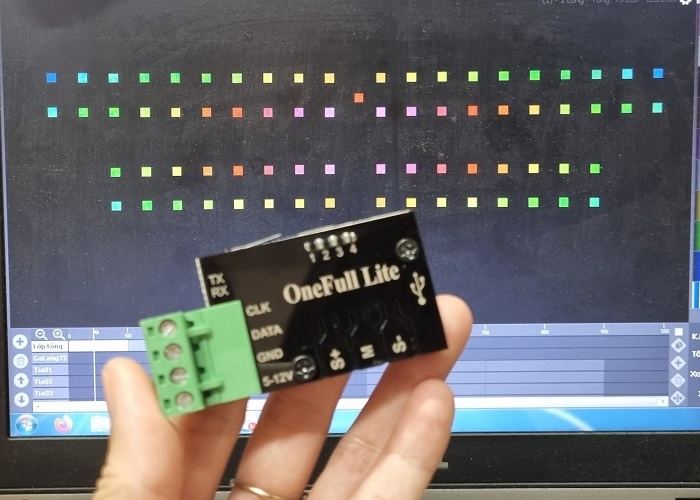

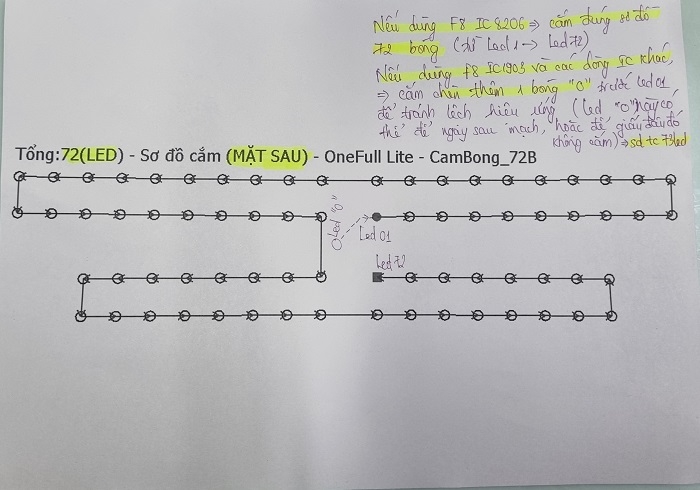

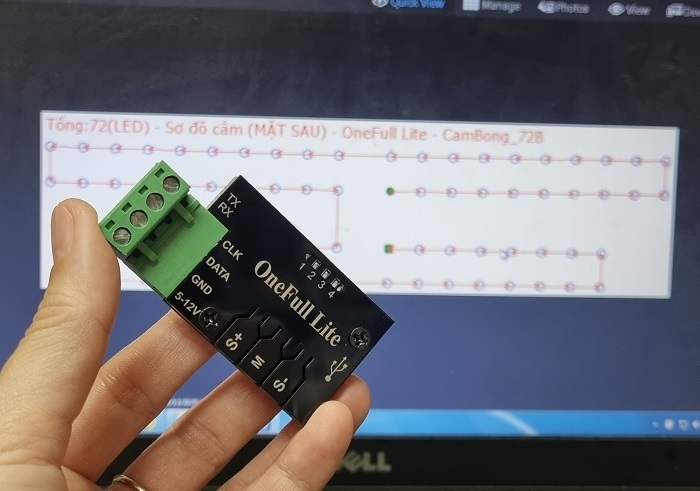

- Sơ đồ cắm bóng đi kèm mạch Onefull Lite đã nạp code, cắm bóng đúng theo sơ đồ MẶT SAU sẽ ra được hiệu ứng chạy như video mô phỏng xuất ra từ phần mềm nhé.

- Mạch và led F8 sử dụng nguồn điện áp 5Vdc nên các bạn muốn dùng phải có sẵn nguồn 5Vdc cho mình nhé.

*Đề xuất: Nên mua F8 IC những dòng IC bỏ lỗi chạy tiếp hiệu ứng được, ví dụ như IC 8206, 16703... vì số bóng led ít, chênh lệch về chi phí không nhiều. Không nên mua dòng F8 1903 vì nếu chết led là dễ "treo" hiệu ứng do nó không bỏ lỗi chạy tiếp được.

● Và đừng quên xác định đúng chiều input, output của dây Data trên dây led khi thi công nhé.

● Phím chức năng: phím S+/ S- dùng để tăng giảm tốc độ hiệu ứng. Phím M chỉnh mode chạy bình thường/ test led. Trh muốn tăng giảm độ sáng led thì bấm M chỉnh về led sáng 1 màu vd như màu đỏ, thì bấm S+ /S- để tăng giảm độ sáng led sau đó chỉnh M để về lại chế độ chạy hiệu ứng bình thường.
